Хроматографы газовые

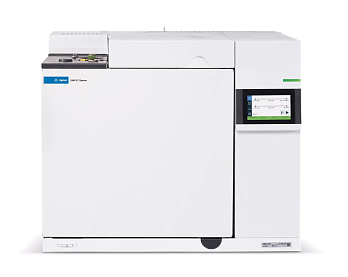

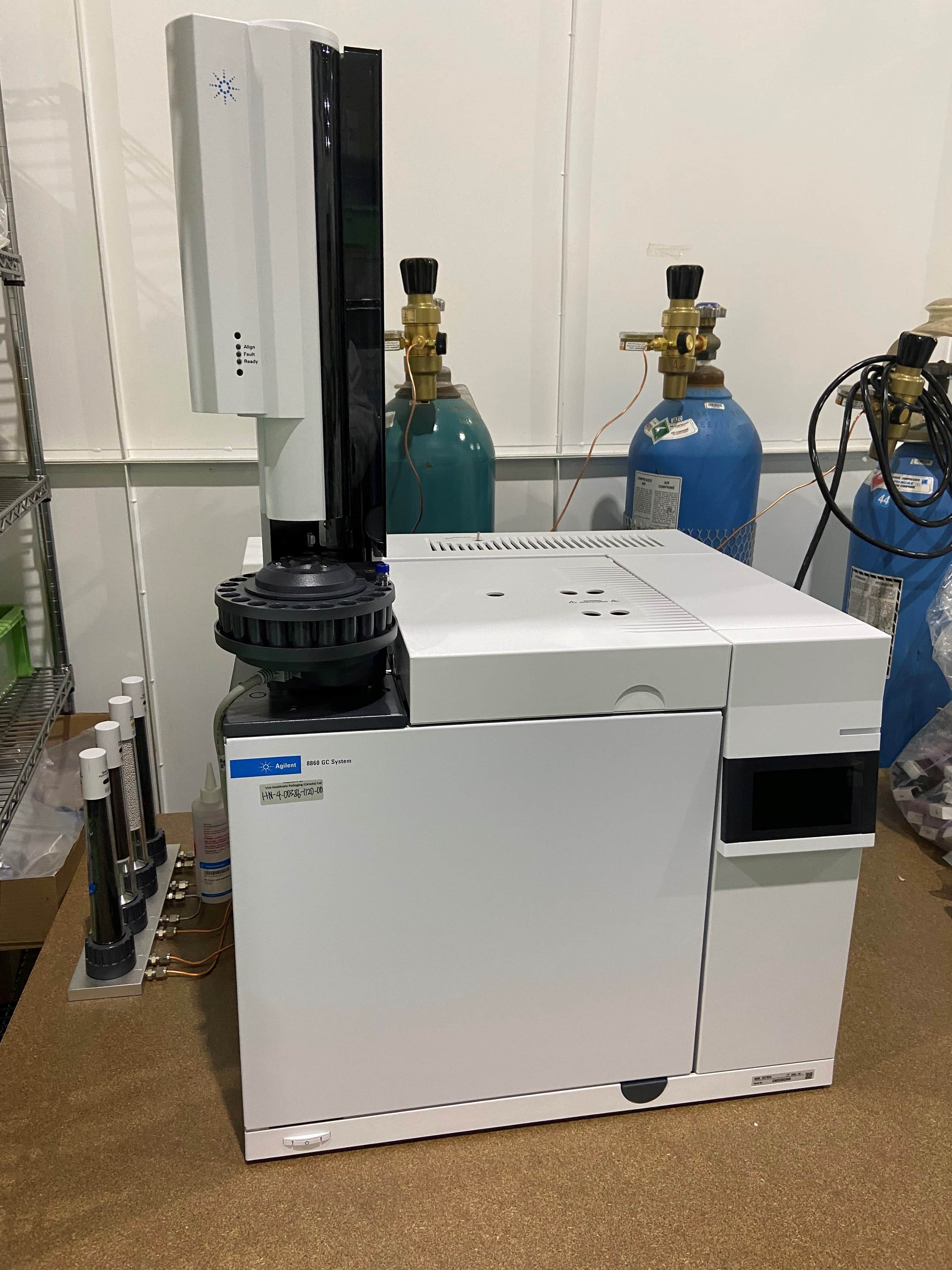

Газовый хроматограф Agilent 8860 GC является новым стандартом в рутинном анализе. Agilent 8860 GC прибор, гарантирующий точность результатов, надежную бесперебойную работу, высокую производительность и широкий диапазон областей применения. 8860 GC объединил в себе проверенные технологии предыдущего поколения — Agilent 7890 и инновационные решения новой модели.

Газовый хроматограф 8860 GC может быть оснащен двумя испарителями, тремя кранами и тремя детекторами, включая один квадрупольный масс-спектрометр и предназначен для широкого диапазона областей применения. Применение в схеме 8860 GC полного электронного пневматического управления (EPC) 6-го поколения, доступного для всех испарителей и детекторов, обеспечивает лучшую повторяемость времени удержания и площадей пиков, более стабильные результаты.

Agilent 8860 — это прибор нового поколения, выполняющий мониторинг работоспособности системы, отслеживает вводы пробы и оповещает об утечках. Все это дает то, что Вы можете выполнять свою работу, а не тратить время на незапланированные действия.

Кроме того, прибор имеет архитектуру электронного регулятора давления (EPC) на основе микроканалов. Эта уникальная конструкция Agilent защищает от таких загрязняющих примесей в газах, как микрочастицы, вода и масла, повышая, таким образом, надежность и долговечность.

Технические характеристики

Газовый хроматограф Agilent 8860 GC имеет следующие характеристики:

• диапазон температур, °C — от Т окр.ср+8 до 425;
• шаг температуры, °C — 0,1;
• количество изотерм — 21;
• максимальная скорость нагрева, °C/мин — 75;
• время охлаждения от 300 °C до 50 °C, мин — 5,7;
• максимальное количество испарителей — 2;
• диапазон давлений, psi — от 0 до 150;
• максимальная температура, °C — 400;
• максимальное количество детекторов — 3;
• габариты, см — 49×58×54;
• вес, кг — 51.

Детекторы:

• Пламенно-ионизационный (ПИД).
• предел детектирования по углероду, пг С/сек — <1,4 (тридекан, газ носитель азот);
• линейный диапазон — 107.
Азотно-фосфорный (АФД):
• предел детектирования по азоту, пг N/сек — <0,3;
• предел детектирования по фосфору, пг P/сек — <0,04;
• линейный диапазон: 104 по азоту, 104 по фосфору;
• селективность по азоту, гN/гС — 25000;
• селективность по фосфору, гP/гС — 75000.
• Детектор по теплопроводности (ДТП):
• предел детектирования, пг/мл — <800 (тридекан, газ носитель гелий);
• линейный диапазон — 105.
• Пламенно-фотометрический (ПФД):
• предел детектирования по сере, пг S/сек — <4,5.
• Электронно-захватный (мЭЗД, микроЭЗД):
• предел детектирования, фг/сек — <9 (линдан);
• линейный диапазон — 104.

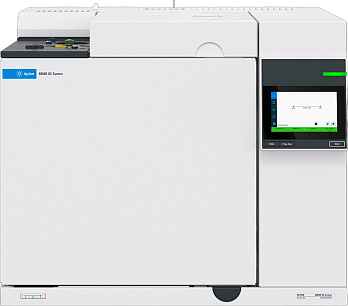

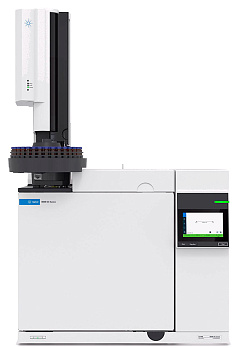

Газовый хроматограф Agilent 8860B представляет собой надежную и производительную систему для рутинных анализов в различных отраслях промышленности и прикладного анализа, включая нефтехимию, экологический мониторинг, пищевую промышленность, фармацевтику, криминалистику и прикладные научные исследования. Этот прибор сочетает в себе проверенную временем надежность серии 8860 с новыми технологическими решениями, обеспечивая высокую воспроизводимость результатов и простоту эксплуатации.

Ключевые особенности хроматографа Agilent 8860B

• Встроенный интеллект GC Assist: cистема непрерывно мониторит состояние прибора, автоматически выявляет утечки, отслеживает качество данных и предлагает пошаговые интерактивные руководства по техническому обслуживанию. Удалённый доступ позволяет контролировать работу хроматографа с мобильных устройств из любой точки лаборатории или за её пределами.
• Прорывная точность анализа: воспроизводимость времени удерживания улучшена в 2 раза по сравнению с предыдущей моделью и составляет менее 0,03% RSD (или 0,003 мин). Воспроизводимость площади пиков теперь менее 1,0% RSD. Это позволяет уверенно идентифицировать и количественно определять компоненты даже в сложных смесях.
• Прецизионный контроль давления: шаг регулировки электронных модулей пневматики (EPC) увеличен в 10 раз — до 0,001 psi. Теперь точность управления давлением на рутинном хроматографе соответствует уровню старших исследовательских моделей.
• Расширенные возможности программирования температуры: 32 температурные рампы и 33 плато (вместо 20 у предыдущей модели) позволяют без проблем переносить на рутинный хроматограф сложные методики разделения многокомпонентных смесей.
• Гибкость конфигурации и детекции: поддержка установки до 3 детекторов одновременно (включая возможность вывода TCD и ECD на боковую панель) и управление системой из 3 аналитических клапанов. Расширенный контроль внешних устройств позволяет подключать до 8 вспомогательных реле и ненагреваемых клапанов. Максимальная частота сбора данных детектора FID увеличена до 500 Гц, что открывает возможности для экспресс-хроматографии.
• Эргономика и удобство работы: полноценный цветной сенсорный экран с удобными физическими кнопками «Старт/Стоп» для быстрой ручной работы. Интуитивно понятный интерфейс GC Assist делает настройку методов и мониторинг анализов простыми и комфортными.
• Экологическая устойчивость: программируемые режимы сна (Sleep) и пробуждения (Wake) снижают потребление газов и электроэнергии. Встроенные калькуляторы рассчитывают расход газа и углеродный след на уровне каждого метода. Система официально сертифицирована по международному экологическому стандарту My Green Lab ACT 2.0.

Применение хроматографа Agilent 8860B

Газовый хроматограф Agilent 8860B находит широкое применение в различных областях, включая:

• Нефтехимическая и газовая промышленность: контроль качества сырья и готовой продукции, анализ бензинов, дизельных топлив, определение сернистых соединений, ароматических углеводородов, компонентный состав природного и сжиженного газа.
• Экологический мониторинг: определение лёгких органических соединений в воздухе, воде, почве и промышленных выбросах. Скрининг пестицидов, ПАУ и других стойких загрязнителей.
• Пищевая промышленность: контроль безопасности продуктов питания, определение остаточных растворителей, пестицидов, гербицидов, анализ профилей жирных кислот и ароматических соединений.
• Фармацевтическая промышленность: рутинный контроль остаточных органических растворителей, анализ чистоты субстанций, определение примесей в готовых лекарственных средствах.
• Криминалистика и судебная экспертиза: скрининг наркотических и взрывчатых веществ, идентификация токсичных компонентов, базовые судебно-химические исследования.
• Научные исследования: разработка прикладных методов разделения, выполнение ежедневных анализов сложных смесей природного и синтетического происхождения.

Подбор оборудования

Со всеми модулями, испарителями и детекторами, доступными для Agilent 8860B, вы можете ознакомиться в официальной документации Agilent Technologies, которую можно скачать на нашем сайте.

Также необходимо помнить, что для расширения аналитических возможностей и однозначной идентификации целевых соединений Agilent 8860B может быть успешно оснащен масс-селективным детектором Agilent 5977B/C Series MSD.

Для того чтобы правильно подобрать конфигурацию газохроматографической системы Agilent 8860B, вы можете отправить заявку нашему специалисту. Чтобы получить быстрый ответ с корректно подобранным комплектом оборудования, пожалуйста, укажите в запросе:

• Нормативный документ с описанием проводимого анализа (ГОСТ, ISO, ASTM, МИ, НД и другие).
• Либо перечень необходимых вам модулей ввода, детекторов и дополнительных опций.

Итог

Agilent 8860B — это идеальный, экономически эффективный инструмент для ежедневной рутинной аналитической работы. Сочетая в себе проверенную временем надежность, новые технологические возможности, этот хроматограф поможет вашей лаборатории достичь стабильно высоких результатов при оптимальных затратах на приобретение и последующую эксплуатацию.

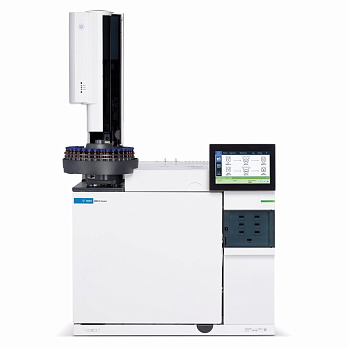

Система 8890 — прибор нового поколения, выполняющющий мониторинг собственной работоспособности, оповещающий о потенциальных затруднениях и способствующий решению возникающих проблем, включает архитектуру электронного регулятора давления (EPC) на основе микроканалов. Эта уникальная конструкция Agilent защищает от таких загрязняющих примесей в газах, как микрочастицы, вода и масла, повышая надежность и долговечность.

Особенности и характеристики газового хроматографа 8890

Хроматограф газовый 8890, Agilent Technologies имеет следующие особенности и характеристики:

• интерфейс браузера обеспечивает удаленное подключение, позволяющее контролировать систему ГХ, проверять системные журналы и выполнять диагностические тесты как внутри, так и за пределами лаборатории, обеспечивает переход к большинству функций, доступных с помощью сенсорного экрана ГХ, плюс функции Справки, без необходимости находиться рядом с прибором:
• получение доступа из любого браузера (планшет, ноутбук или ПК);
• правка методов и последовательностей ГХ без необходимости в системе сбора и обработки данных;
• вызов элементов меню «Диагностика», «Техническое обслуживание», «Журналы» и «Справка»;
• просмотр журналов и обращение к руководству пользователя, не вставая из-за стола;
• проверка состояния оборудования и выполнение диагностики из любого места в пределах безопасной лабораторной сети;
• полнофункциональный сенсорный экран дает визуальный отчет о конфигурации системы, позволяя обновлять методы и последовательности, выполнять процедуры обслуживания и проверять состояние прибора;
• встроенный интеллект автономно следит за состоянием системы, предупреждает пользователя о потенциальных проблемах до того, как они повлияют на хроматографические характеристики, и предлагает полезные пошаговые инструкции по устранению проблем;
• уникальная архитектура EPC на основе микроканалов 6-го поколения обеспечивает значительное повышение надежности и долговечности в отношении газовых загрязнителей, таких как твердые частицы, вода и масла, продлевая срок службы расходных деталей прибора;
• технология капиллярного потока (CFT) обеспечивает уникальные соединения потока газа для многомерной газовой хроматографии (GC x GC / Deans Switch), комплексной двухмерной газовой хроматографии (GC x GC) с модуляцией потока и обратной промывкой в начале, середине или конце аналитическая колонка, которая монтируется в печь и имеет очень низкую тепловую массу;
• однонитевой TCD, который не требует отдельного эталонного газа или ручной настройки потенциометра, но обеспечивает стабильную базовую линию с минимальным дрейфом сигнала, обычно наблюдаемым при переключении клапана;
• автоматический выбор диапазона FID обеспечивает возможность обнаружения и количественного определения от процентных уровней до частей на миллиард (ppb) за один впрыск;
• совместим со всеми платформами ГХ/МС;
• детектор хемилюминесценции серы или азота обеспечивает обнаружение низких частей на миллиард, эквимолярный отклик и количественное определение примесей серы или азота без гашения из матрицы;
• экономичные современные электронные пневматические контроллеры, такие как модуль сохранения гелия, датчики водорода и альтернативные решения для газа-носителя, значительно сокращают количество используемого гелия, обеспечивая гибкость и повышая уровень безопасности в вашей лаборатории;
• дополнительные ключи Smart ID, включенные в колонки ГХ, предоставляют такую информацию, как использование колонки с параметрами по умолчанию для конфигурации, что помогает автоматизировать настройку метода;
• имеет расширенные возможности конфигурирования с возможностью установки и одновременной эксплуатации до двух испарителей и четырех детекторов, в комплект включены шесть интеллектуальных идентификаторов колонки для ГХ, а также имеются три USB-порта;
• высокотехнологичная электронная схема детектора и полный диапазон пути к цифровым данным обеспечивает количественное определение пиков по всему динамическому диапазону детектора (107 для ПИД) за один анализ;
• для испарителей и детекторов предусмотрен EPC, контрольный диапазон и разрешение оптимизированы для конкретного модуля испарителя или детектора, может быть установлено до восьми EPC модулей, за счет чего обеспечивается управление 19 каналами EPC;
• термостат колонок размером, см — 28×31×16;
• вместимость колонок в термостате — до двух капиллярных колонок длиной 105 м с внутренним диаметром 0,530 мм или двух 10-футовых стеклянных насадочных колонок (диаметр витка 9 дюймов, наружный диаметр 1/4 дюйма) или двух 20-футовых насадочных колонок из нержавеющей стали (наружный диаметр 1/8 дюйма);
• диапазон рабочих температур, 0С — температура окружающей среды от +4 до 450; с криогенным охлаждением жидким N2 — -80–450; с криогенным охлаждением CO₂ — -40-450;
• разрешение заданного значения температуры, 0 °C — 0,1;
• поддерживает 20 изменений температуры с 21 изотермой, допускаются отрицательные изменения температуры;
• максимально достижимая скорость нагрева 0 °C/мин — 120 (приборы с напряжением 120 В ограничиваются 75 °C/мин);
• охлаждение печи — от 450 до 500 °C — 4 минуты;
• максимальное время анализа, мин — 999,99;
• виды испарителей (устанавливаются максимально два) — испаритель для насадочных колонок (PPIP), испарители для капиллярных колонок с делением потока/без деления потока в стандартном и инертном исполнении (S/SL), универсальный многорежимный испаритель (MMI), испаритель с программированием температуры и прямым вводом в колонку (PCOC), испаритель с программированием температуры (PTV), испаритель для ввода летучих соединений (VI);
• электронный регулятор давления (EPC) дает стандартные поправки на изменения барометрического давления и температуры окружающей среды;
• давление контролируется с точностью до 0,001 psi в диапазоне от 0 до 150 psi, можно настроить прирост заданных значений давления на 0,001 для диапазона от 0,000 до 99,999 psi и на 0,01 psi — для диапазона от 100,00 до 150,00 psi;
• возможность выбора единицы измерения давления: psi, кПа или бар;
• возможность выбора настроек подпиточного газа и дополнительного газа для He, H2, N2 и аргона/метана;
• точность датчика давления, % — <±2 от полной шкалы;
• воспроизводимость датчика давления , % — <±0,05 psi;
• температурный коэффициент, psi/°C — <±0,01 дрейф, < ± 0,1 6 месяцев;
• точность датчика расхода, % — < ± 5 в зависимости от газа-носителя;
• воспроизводимость датчика расхода, % — <±0,35 заданного значения;
• температурный коэффициент, °C — < ± 0,20 мл/мин (н. у.)* на °C для He или H2Ю, < ± 0,05 мл/мин н. у. на °C для N2 или Ar/CH4 *н. у. = 25 °C и 1 атмосфера;
• точность модуля детектора — <± 3 мл/мин н. у. или 7% заданного значения параметра;
• воспроизводимость модуля детектора, % - 0,35 заданного значения;
• детекторы ( одновременно можно устанавливать и эксплуатировать до 4-х детекторов):
• ПИД (пламенно-ионизационный детектор):
• предел детектирования — <1,2 пг С/с (тридекан);
• линейный диапазон — 10⁷.
• АФД (азотно-фосфорный детектор):
• предел детектирования — < 0,08 пг N/c, < 0,01 пг P/c для смеси азобензол/малатион/октадекан;
• динамичный диапазон — >10⁵ N, > 10⁵ P для смеси азобензол/малатион;
• селективность — от 25 000 до 1 г N/г C, от 200 000 до 1 г P/г C для смеси азобензол/малатион/октадекан.
• ДТП (детектор по теплопроводности):
• предел детектирования — 400 пг тридекана/мл с газомносителем;
• нeлинейный динамический диапазон — > 10⁵ ±5%.
• ПФД (пламенно-фотометрический детектор):
• предел детектирования — < 45 фг P/с, < 2,5 пг S/с для метилпаратиона;
• динамический диапазон: > 10³ S, 10⁴ P для метилпаратиона;
• селективность: 10⁶ г S/г C, 10⁶ г P/г C.
• ЭЗД (электрон-захватный детектор):
• предел детектирования — <3,8 фг/мл линдана;
• линейный динамический диапазон — : > 5×10⁴ для линдана.
• габариты Ш×Г×В, мм — 580×510×490;
• вес, кг — 49.

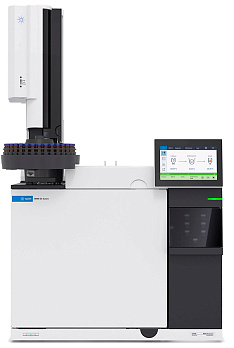

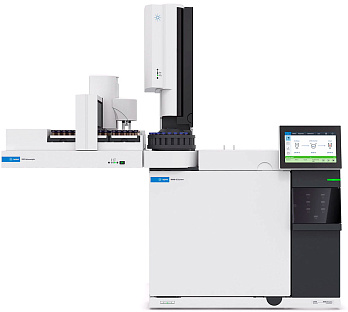

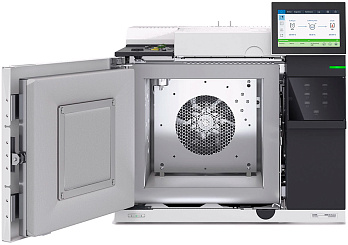

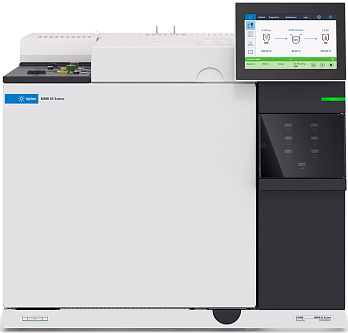

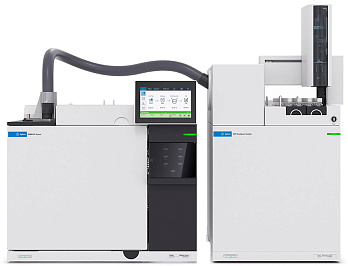

Модель Agilent 8890B — это высокотехнологичная хроматографическая платформа флагманского уровня, спроектированная для выполнения комплексных и тонких разделений. Прибор ориентирован на исследовательские центры и аналитические лаборатории, работающие в сфере нефтехимии, экомониторинга, контроля качества лекарственных средств, криминалистической экспертизы и пищевой безопасности. Система сочетает в себе прецизионную точность разделения компонентов, гибкую модульную архитектуру и полную автоматизацию рабочих процессов.

Главные технологические преимущества Agilent 8890B

• Встроенная экосистема GC Assist: хроматограф оснащен интеллектуальным программным помощником, который непрерывно контролирует внутренние параметры системы, мгновенно локализует микроутечки газов, отслеживает стабильность сигналов и выводит на экран интерактивные подсказки по сервисному обслуживанию. Функция удаленного подключения позволяет дистанционно отслеживать ход анализа с планшета или смартфона.
• Масштабируемая архитектура: конструкция позволяет укомплектовать прибор 5 детекторами одновременно (4 узла на верхней панели и 1 дополнительный боковой модуль при установке расширенного термостата клапанов), а также интегрировать до 10 аналитических клапанов. Это открывает возможности для построения сложных многомерных хроматографических систем (GC×GC).
• Многоступенчатый температурный градиент: поддержка 32 этапов подъёма температуры и 33 этапов выдержки температуры (вместо 20 у систем прошлого поколения) позволяет программировать гибкие режимы нагрева для эффективного разделения многокомпонентных смесей с сильно различающимися точками кипения.
• Повышенный барьер термостабильности: колебания температуры внутри термостата не превышают 0,005 °C на каждый градус изменения внешних условий в помещении. Высокая изоляция защищает результаты от сквозняков в лаборатории и гарантирует идеальную сходимость времени удерживания.
• Пневматические модули EPC 7-го поколения: электронное управление потоками построено на базе обновленной микроканальной архитектуры. Система поддерживает прецизионный шаг регулировки давления в 0,001 psi и надежно защищает внутренние каналы от попадания масляного тумана и микрочастиц из магистралей.
• Комфорт при ежедневной эксплуатации: внутреннее пространство термостата снабжено регулируемой светодиодной подсветкой, что облегчает процедуру замены колонок. Управление прибором осуществляется через отзывчивый 7-дюймовый емкостный тачскрин с полностью переработанным графическим меню.
• Зеленые технологии и энергоэффективность: автоматические режимы Sleep и Wake переводят хроматограф в режим пониженного потребления ресурсов во время простоев. Интегрированные калькуляторы рассчитывают расход газов и оценивают углеродный след для каждой рабочей методики. Оборудование имеет официальный экологический паспорт My Green Lab ACT 2.0.

Области практического применения

Флагманская платформа Agilent 8890B эффективно решает аналитические задачи в следующих направлениях:

• Нефтегазовый сектор: детальный углеводородный анализ сырой нефти и коммерческого топлива (бензины, дизель), регистрация следовых сернистых соединений, определение компонентного состава природного и сжиженного газа (СУГ).
• Экологический контроль: обнаружение летучих органических примесей (ЛОС) в атмосферном воздухе, водных объектах и почве; высокочувствительное определение пестицидов, полиароматических углеводородов (ПАУ) и ПХБ.
• Фармацевтика: количественное определение остаточных органических растворителей и оценка чистоты сырья в строгом соответствии с регламентами международных фармакопей (USP, EP).
• Пищевая индустрия: подтверждение аутентичности продуктов, контроль содержания микотоксинов, гербицидов, акриламида, а также детальный анализ профиля жирных кислот.
• Экспертно-криминалистические лаборатории: экспресс-идентификация токсикантов, наркотических средств, компонентов взрывчатых веществ и проведение комплексных судебно-химических экспертиз.
• Фундаментальная наука: изучение кинетических закономерностей химических реакций, синтез новых хроматографических методов и исследование сложных природных матриц.

Конфигурирование и интеграция оборудования

Базовый блок хроматографа Agilent 8890B разработан с учетом полной совместимости с масс-селективными детекторами. Для идентификации неизвестных соединений и следового анализа систему можно укомплектовать одноквадрупольными MSD (серии 5977B/C), тройными квадруполями (модели 7000E и 7010D), а также высокоразрешающими приборами 7250 Q-TOF.

Полный перечень доступных испарителей, клапанных схем и селективных детекторов приведен в официальных спецификациях Agilent Technologies, которые доступны для загрузки на нашем веб-ресурсе.

Как заказать прибор под ключ? Наш инженерный отдел поможет собрать индивидуальную спецификацию хроматографа под требования вашей лаборатории. Чтобы ускорить обработку запроса, пожалуйста, прикрепите к заявке:

• Название нормативного документа, по которому планируется вестись работа (ГОСТ, ISO, ASTM, МИ, методические указания).
• Либо готовый перечень узлов ввода, типов детектирования и периферийных устройств (автоинжекторы, генераторы газов, мультипортовые клапаны).

Резюме

Модель Agilent 8890B возглавляет линейку газовых хроматографов Agilent, совмещая в себе цифровую экосистему управления, максимальный потенциал для масштабирования и долговечность. Этот аналитический инструмент гарантирует стабильную работу лаборатории и высокую точность результатов при решении сложнейших задач будущего.

Новое поколение систем газовой хроматографии, позволяющее проводить сверхбыструю газовую хроматографию, что упрощает лабораторный рабочий процесс.

Система Intuvo — это полностью интегрированное решение, включающее программное обеспечение, расходные материалы и оборудование.

• Прямой нагрев, более короткое время цикла — планарная конструкция колонки, которая дает непосредственный нагрев колонки, что обеспечивает высокую скорость анализа;
• отсутствие необходимости производить обрезание колонок за счет специальной системы Guard Chip;
• возможность быстро осуществить герметичное соединение;
• легкость доступа ко всей необходимой информации об оборудовании;
• снижение эксплуатационных затрат, за счет применения торцевых уплотнений без феррул, которые позволяют сохранить целостность газового тракта;
• сенсорный экран для управления системой и вывода полученных результатов;
• компактные размеры;
• повторяемость времени удерживания — <0,008% или <0,0008 минуты;
• повторяемость области — <1% RSD;
• максимально достижимая скорость нагрева °С/мин — 250;
• охлаждение печи — от 450 до 50 ⁰C менее чем за 3 минуты;
• диапазон рабочих температур, ⁰С — температура окружающей среды от +10 до 450;
• разрешение заданного значения температуры, ⁰С — 0,1;
• максимальное время работы, мин — 999,99;
• внутренний диаметр колонок, мм — 0,10...0,32;
• количество колонок, шт — до 2 по 0,32 мм;
• виды испарителей — испаритель для капиллярных колонок с/без деления;
• потока (S/SL), многорежимный (MMI) (опция максимально устанавливается один);
• детекторы (опция максимально устанавливается 2 или 1 МСД (масс-селективный детектор)):
• ПИД (пламенно-ионизационный детектор):
• предел детектирования — <1,4 пг, С/с (тридекан);
• линейный диапазон — 10⁷.
• АФД (азотно-фосфорный детектор):
• предел детектирования — <0,08 пг N/с, <0,01 пг, P/с (азобензол/малатион);
• линейный диапазон — >10⁵ N, >10⁵ P;
• селективность — 25000 гN/гC, 200000 гP/гC.
• ДТП (детектор по теплопроводности):
• предел детектирования — 400 пг/мл (тридекан) в He;
• линейный диапазон — 10⁵.
• ПФД (пламенно-фотометрический детектор):
• предел детектирования — <2,5 пг S/с, 3 S, 10⁴ P;
• линейный диапазон селективность — 10⁶ гS/гC, 10⁶ гP/гC (метилпаратион).
• мЭЗД (электрон-захватный детектор):
• предел детектирования — <4,5 фг/с (линдан);
• линейный диапазон — >5×10⁴.
• габариты Ш×Г×В, мм — 270×690×510;
• вес, кг — 32.
